Чертеж котлована с откосами под фундамент

Разработка котлована: от проекта до реализации

Разработка котлована является начальным этапом строительства любого объекта. От качества выполнения данной работы зависит устойчивость и безопасность будущего объекта.

Строительная компания «Проспект-НТМ» разрабатывает котлованы с вертикальным и наклонным типом стены, с армированием, бетонированием стенок, с укреплением грунта с помощью шпунтового ограждения или методом «стена в грунте». Мы выполняем сложные работы, включая усиление слабых грунтов, усиление грунтов основания уже построенных объектов с помощью армирования, цементации и других технологий современного строительства.

Стоимость разработки котлована

Вид работЕд. изм.Цена за ед, руб.
1Разработка грунта с погрузкой на автомобили-самосвалы экскаваторами с ковшом вместимостью 0,25 м3, группа грунтов 2м 3250 ,00
2Разработка грунта с погрузкой на автомобили-самосвалы экскаваторами с ковшом вместимостью 0,4 (0,35-0,45) м3, группа грунтов 2м 3220 ,00
3Засыпка вручную траншей, пазух котлованов и ям, группа грунтов 1м 3500 ,00
4Разработка грунта с погрузкой на автомобили-самосвалы экскаваторамим 3230 ,00
5Засыпка траншей и котлованов механизированнаям 3400 ,00

Этапы разработки котлована

Каждый объект индивидуален и при его выполнении требуется исследования и проектирование. При выполнении работ необходимо иметь информацию об имеющихся инженерных коммуникациях, знать уровень подземных вод и послойный состав грунта.

В общем виде процесс рытья котлована выполняется по следующей схеме:

  • гидрогеологические исследования, определения типа грунта и уровня залегания подземных вод,
  • подготовка проектной документации,
  • подготовка строительной площадки для выполнения работ: освобождение территории от деревьев и кустарников, строительного и иного мусора, возведение ограждения,
  • разбивка под местоположение котлована с помощью геодезических приборов, определение пятна застройки,
  • земляные работы: снятие плодородного слоя почвы, выемка грунта с транспортировкой, утилизацией или хранением для последующего использования (определяется проектом),
  • укрепление стенок котлована,
  • подготовка основания к строительству фундамента.

При земляных работах необходимо учитывать особенности грунта: например, для плотных типов грунтов допускается выемка грунта до 2 м, для песчаных или гравелистых – до 1 м. Укрепление стенок котлована обязательно, т.к. после выпадения осадков вероятность обрушения стенки резко возрастает. Согласно нормам, стенки строительных котлованов или траншей глубиной более 1,25 м должны укрепляться для предотвращения обрушения и сползания земли.

Виды котлованов

Существует пять основных типов фундамента, под которые нужна разработка котлована: ленточный, свайный, плитный, столбчатый и комбинированный. При проектировании проводится расчёт ширины, глубины и длины котлована, определяется его форма. Основные формы котлованов:

  • прямоугольный котлован предназначается для больших домов с монолитным, плитным основанием,
  • в виде траншеи, под фундамент ленточного типа, с наклонными, прямыми или укреплёнными стенками,
  • отдельные ямы (квадратные или круглые), для строительства столбчатого фундамента,
  • ямы в виде скважин под установку свай.

При выборе глубины котлована учитывается уровень грунтовых вод, глубина промерзания почвы и тип грунта.

Геология грунта

Каждый котлован проходит процедуру освидетельствования – установления соответствия между вскрытыми грунтами и указанными в проекте. Это контрольная процедура, которая проходит с участием надзорных органом и экспертов, на основании освидетельствования котлована принимается решение о продолжении строительства.

В процессе полевых работ уточняется послойный состав грунта и характеристики напластований, обнаруживаются и исследуются грунтовые воды – приводятся данные об их залегании и свойствах. На этапе камеральной проверки специалисты тестируют образцы пород на деформацию и устойчивость к нагрузкам, что позволяет сделать дополнительные выводы о достоверности проекта.

Если информация, полученная при освидетельствовании, не соответствует проекту, то его корректируют.

Грунты классифицируют по степени устойчивости и влажности. К устойчивым грунтам относят связные грунты: например, глину и суглинок, к неустойчивым – песок, гравий и т.п. породы.

При залегании мокрого грунта на некоторой глубине, расчёт объёма работ выполняется отдельно для сухого и влажного грунта. При разработке грунта, залегающего ниже уровня грунтовой воды, приходится учитывать стоимость работ по водоотведению и водопонижению.

Мероприятия по водоотведению и водопонижению

Просачивание воды через стенки и дно котлована вызывает вынос частиц грунта, потерю устойчивости откосов и эффект «пучения» грунта. Для отвода воды задействуют насосы погружного типа, мотопомпы или иглофильтровые установки, представляющие собой трубы, защищающие оборудование от попадания песка и грязи. Диаметр и длина иглофильтра подбирается в зависимости от местных условий.

При водоотведении дренажные траншеи засыпают галькой или щебнем, используют трубы из керамики или полипропилена. Траншея отводится к колодцу или специальному сооружению, из которого вода откачивается насосом или помпой.

Возможно обустройство открытого водоотлива, элементами которого являются канава, отстойник для сбора грунтовых вод и сбросной трубопровод.

Виды и технологии укрепления стенок котлована

Методы укрепления стен котлована выбирается в зависимости от внешних условий и сложности выполнения работ. При выполнении простых проектов возможно укрепление стенок котлована деревянными щитами и распорками, на сложных грунтах и при строительстве высотных объектов чаще всего используются следующие способы:

  • Укрепление стенок с помощью цементации. Используется при строительстве в условиях плотной застройки, позволяет исключить воздействие вибрации при забое свай на соседние здания.
  • Шпунтовое ограждение. Метод хорошо себя зарекомендовал при строительстве на зыбких и неустойчивых почвах, при высоком уровне грунтовых вод.
  • Буронабивной способ укрепления грунта. Под сваю бурится скважина, в которую устанавливается арматура и укладывается арматура. Метод хорошо подходит для высотного строительства.
  • Метод строительства стены в почве. Применяется для укрепления почвы и армирования стенок будущего котлована.

Все работы выполняются при непрерывном контроле качества. При правильном выборе методики, котлован надёжно изолирован от воздействия грунтовых вод и обрушения.

Техника для рытья котлована, погрузки, перевозки и утилизации грунта

При рытье котлована применяется механизированный и ручной труд. В зависимости от сложности и объёма работ, используется следующая спецтехника:

  • экскаватор, выбор модели зависит от глубины котлована и объёма работ,
  • погрузчик для загрузки грунта,
  • бульдозер для рытья канав, перемещения грунта, снятия плодородного слоя почвы,
  • крановая техника, для погрузочно-разгрузочных работ, для погружения и выемки шпунта, строительства шпунтового ограждения,
  • автомобиль-самосвал для вывоза грунта.
Читать еще:  Облицовка цоколя дома панелями под кирпич

Ненужный грунт загромождает строительную площадку и создаёт неудобство при строительстве, препятствуя работающей там технике. Объём вывоза мусора рассчитывают исходя из плотности грунта и степени его разрыхления.

В соответствии с правилами СНиП и строительными нормами, грунт должен быть классифицирован по степени загрязнения и его нельзя просто выбросить. Грунты утилизируют на специальном полигоне, который должен иметь соответствующую лицензию.

Обратная засыпка котлована

Обратная засыпка котлована или траншеи является заключительным этапом строительства фундамента. Для засыпки используют либо оставшийся грунт, либо песок, глину и суглинок, либо их смесь. При этом учитывается, что песок хорошо пропускает воду и нивелирует воздействие на фундамент т.н. морозного пучения, однако накопление влаги негативно влияет на коммуникации. Глина и суглинок не пропускают воду, но плохо переносят морозы. Использовать плодородный слой почвы для обратной засыпки фундамента нельзя.

При засыпке котлованов необходимо добиться нужного коэффициента плотности грунта, что достигается с помощью уплотнения насыпаемых слоёв. Работы выполняются с помощью бульдозера.

Важность правильного расчёта котлована

Качество разработки котлована определяет прочность фундамента и его способность нести нагрузку. Недооценка работ по строительству фундамента чревата серьёзными последствиями: будущее сооружение может треснуть, сместиться или просесть.

Подготовительным этапом является разработка технологической карты на земляные работы, где учитываются особенности состава грунта, способы обхода и борьбы с приповерхностными водами. Документ так же включает характеристики техники и механизмов, количество задействованных рабочих, расчётное время и порядок выполнения работ. Главным документом при разработке котлована является чертёж, на котором указываются размеры и габариты, даются основные пояснения по методике выполнения работ.

Преимущества компании «Проспект-НТМ»

«Проспект-НТМ» – это компания, в распоряжении которой находится более 100 единиц строительной техники и квалифицированный штат операторов и водителей. Мы имеем опыт строительства сложных объектов и ответственно подходим выполнению проектных работ, выбирая самым оптимальный метод строительства.

Выбирая компанию «Проспект-НТМ» в качестве партнёра, заказчик может рассчитывать на конкурентную стоимость работ, соблюдение норм безопасности и сроков строительства.

Отправить заявку на выполнение работ по разработке котлована можно через форму на сайте или по телефонам +7 (495) 150-41-91, +7 (966) 311-01-55. Мы пришлём специалиста, который выполнит расчёт укрупнённой сметной стоимости, сроков и объёмов работ.

Расчет разработки котлована

Основанием любого сооружения, гаража, дома является фундамент, основание, на котором держится сооружение. Это подземное основание изготовлено из бетонной массы с добавлением крупного щебня, камня, которые добавляют для более прочной подземной подушки. Функционально является частью постройки, передает нагрузку от здания на грунт. Основной задачей основания является равномерное распределение нагрузки от здания.

Недооценивать важность и правильность работ по фундаменту нельзя. В случае некачественного выполнения задач по его устройству, постройка может треснуть, просесть, а то и вовсе развалится. Представим, что это многоэтажный дом, в котором полно людей, что с ними может случится в худшем случае. Поэтому, технологическая разработка фундамента есть важным началом перед возведением объекта на выбранном участке.

Для разработки котлована чертеж является документом, по которому следует выполнять все указанные работы, там указываются правильные габариты, размеры и пояснения.

Разработка котлована для будущего строения, предусматривает ряд обязательных подготовительных действий:

  • – разрабатывается технологическая карта на земляные работы, исследуется на выбранном участке почва, ее плотность, состав, учитывается близость подземных вод. Близкая к поверхности влага, способна разрушить самый прочный фундамент если работы выполнить неправильно;
  • – при необходимости делается аэрогеосъемка места строительства, выполняется разметка местности и ее выравнивание;
  • – площадка убирается от всевозможных старых построек, деревьев, кустарников. При наличии в месте рытья инженерных сетей, необходимо все действия согласовать и возможно перенести их в безопасное место.

После выполнения выше обозначенных задач, начинается разработка котлована.

В случаях, где будущая постройка находится в плотном окружении действующих строений и зданий, подъезд техники невозможен, копку проводят вручную. Хотя это значительно замедлит общий процесс и удорожает смету.

Разновидность котлованов под фундаменты

Фундамент – это большая яма, выемка на местности, бывает разных размеров, глубин, делается ниже уровня земли. Единственное исключение – плиточные фундаменты для легкого гаража, сарая, временной бытовки, здесь, плита углубляется на 30 – 40 см, иначе сильным порывом ветра строение снесет.

  • траншея или котлован
  • вертикальными
  • наклонными
  • с откосами или без них
  • с укреплением против осыпания

Обустройство основания котлована под фундамент

Устройство котлована под фундамент – первостепенная важная задача перед строительством каких либо построек. От правильности его устройства зависит качество и надежность будущей постройки, которая также зависит от правильно выполненных земляных работ. Здесь застройщик часто стоит перед выбором – каким способом выполнять выемку грунта – вручную или с помощью современной землеройной техники.

Итак – способ вручную.

Для выемки почвы потребуется несколько здоровых человек и простой инструмент – лопата, кирка, тачка вывозить почву. Если возводится дом без подвала или погреба, глубина копки не критическая, ручной метод подходит. Но, если планируется подвал – больше подойдет механизированный вариант для выемки грунта – так быстрей и экономически целесообразно.

Ручной метод будет востребован на небольших площадях, а также там, где подъезд техники невозможен по ряду причин – плотные постройки рядом, отсутствие подъезда для самосвалов и бульдозера.

В целом – ручной способ копки занимает значительное время, сложней управляться с грунтом, его надо кому – то вывозить, где – то складировать. Земляные работы желательно проводить опытным работникам под присмотром специалистов. Для таких работ желательно привлекать физически крепких и выносливых мужчин без вредных привычек.

Механизированный способ

Технология рытья котлована экскаватором обязательна с применением бульдозера и самосвалов. Здесь обязательно следует рассмотреть возможность заезда и разворота грузовых автомобилей, место для поворота экскаватора, продумать в целом технику безопасности при работе на площадке.

Также важно обеспечить постоянный вывоз грунта, чтобы не было простоя техники и скопления ненужного грунта, он отнимает рабочее пространство, которого всегда мало. Извлеченная из котлована земля увеличивается в объеме на 20 – 40%, поэтому он занимает много места на рабочей площадке.

Читать еще:  Как выкладывать кирпич под фундамент

Технику следует подбирать с учетом разновидности грунта и фундамента, длины и ширины будущего котлована.

С участием выбранной техники, значительно сокращается время по копке, растительный верхний слой грунта срезается и вывозится в места с бедной почвой для ее восстановления. По просьбе хозяев, его сваливают в кучу там, где он не будет мешать строительным работам. Остальной почвогрунт, сразу забрасывают в кузов автомобиля и вывозят в отведенные для этого места. Часто в земле, при копке, натыкаются на большие камни – вручную с подобными сюрпризами не всегда можно справиться. При механизированном способе разработки котлована техника легко справиться с любой большой находкой.

Вариант вывоза земли со строительной площадки нежелателен, это повышает стоимость производимых работ, целесообразно грунт максимально укладывать в кучи вдоль выемки, идеально соблюсти равенство, нулевой баланс. Для этого важно правильно определить правильный уровень площадки, чтобы выйти на нулевой баланс земляных масс.

Технику всегда можно взять в аренду в какой – либо фирме, сейчас это не проблема.

Земляные работы лучше проводить весной или летом, не затягивать на зиму, когда промерзнет земля, особенно если это ручной труд.

Дно котлована обязательно надо выровнять, часто последние 10 см копаются вручную, выравнивают максимально ровно при помощи нивелира.

категорияВид грунтаПлотность кг/мСпособ разработки
1Песок, супесь, растительный грунт, торф600 – 1600Ручной – лопаты. Механический
2Легкий суглинок, лесс, гравий, песок со щебнем, песок со строительным мусором1600 – 1900Ручной – лопаты, кирки. Механический
3Жирная глина, тяжелый суглинок, крупный гравий, растительный грунт с плотными корнями, суглинок со щебнем или галькой1750 – 1900Ручной – лопаты, кирки, ломы. Механический.
4Тяжелая глина, жирная глина со щебнем, сланцевая глина1900 – 2000Ручной – лопаты, кирки, ломы, молоты. Механический.
5Плотный отвердевший лесс, дресва, туф, меловые породы, известняки ракушечник1200 – 2800Ручной – ломы, кирки, лопаты, отбойные молотки. Взрывным способом.
6Гранит, известняк, песчаник, базальт, конгломерат с галькой2200 – 3000Взрывным способом

Глубина котлована

Глубина будущего основания должна учитывать два важных показателя почвы в данном месте: высота грунтовых вод и уровень промерзания почвы. Фундамент должен быть выкопан на 40 – 50 см ниже уровня промерзания грунта.

Габариты котлована

При копке, необходимо знать, что ширина котлована и длинна зависят от массы будущей постройки. Важное условие при этом – размер фундамента делают больше будущего строения на 40 – 50 см, по 20 – 25 см на сторону. Данный параметр необходимо выдержать для будущего облицовочного слоя, который должен на чем то держаться, а не висеть в воздухе, должна быть точка опоры.

Расчет котлована

Расчет котлована цена складывается из многих факторов, основными ценообразующими являются:

  • – размеры – длинна, глубина, ширина
  • – общая площадь фундамента
  • – форма котлована
  • – местонахождение выбранного участка, удаленность
  • – потребность в вывозе грунта

Часть грунта пойдет на засыпку, на дренаж, остальной грунт, как правило, с площадки вывозят. Бывает, грунта много, целесообразно использовать грузовой автомобиль для вывоза большой грузоподъемности, это снизит затраты на топливо.

Данная информация позволит с минимальной погрешностью рассчитать будущие расходы на работы по возведению фундамента.

Пример:

Траншея с вертикальными стенками на ровной подготовленной площадке

V = a * h * L = 1 * 2 * 6 = 12m3

F = a * h = 1 * 2 = 2m2

Объем траншеи – V=12 М3

Площадь – F = 2М2

Как видно из примера, вычислить объем и площадь котлована можно очень просто самостоятельно. Для вычисления большой площади выемки, участок разбивают на мелкие части, проводят замеры и вычисления, затем все суммируется.

Технологическая карта

Типовая технологическая карта создана для организации работ по устройству котлованов для специалистов строителей, которые будут задействованы на данном этапе.

В документе указан перечень первоочередных работ и технология проведения земляных работ по копке механическим способом или вручную. Также приведены рекомендации по соблюдению техники безопасности рабочими и меры по контролю качества указанных работ.

Прописана необходимость в механизмах и техники в целом, чтобы все работы были выполнены в расчетное время без потерь. В характеристиках машин, тракторов и механизмов указаны максимальные показатели. Работа на износ, на максимально возможных мощностях быстро выведет технику со строя. Данный факт необходимо учитывать при выборе техники и задавать средние сроки на выполнение работ.

Прежде, чем приступить к земляным работам, необходимо:

  • – оградить строительную площадку, согласно современным требованиям
  • – провести работы для устройства временных дорог для техники
  • – произвести зачистку территории
  • – снять плодородный слой почвы, 5 – 10 см
  • – спланировать строительную площадку
  • – произвести отвод поверхностных вод
  • – произвести монтаж бытовок, туалета
  • – задействовать временное снабжение площадки электричеством и водой
  • – развесить фонари по периметру площадки
  • – смонтировать мойку колес для грузовиков при выезде
  • – указать место для складирования земли на площадке

В технологической карте последовательно прописан следующий порядок работ:

  • – вычисление размеров котлована и объема земляных работ
  • – устройство съезда в котлован
  • – работа экскаватором
  • – возможные работы по понижению уровня грунтовых вод
  • – копание на дне ручным способом, выравнивание

Перечисляется состав рабочих:

  • – машинист экскаватора – 1 чел;
  • – машинист бульдозера – 1 чел;
  • – землекопы – 3 чел;
  • – работы вести по 4 человека, предварительно их обучив и подготовив.

По заготовленной ранее разбивочной карте, бригадир или мастер участка замеряет размеры котлована, учитывая откосы. Важно учитывать расположение конструкций и механизмов внутри выемки, безопасное передвижение людей в пазухе. Ширина такого места для людей – 1 – 1,5 м.

Тщательное выполнение всех прописанных рекомендаций по работе с фундаментом обеспечит качественные дальнейшие работы по строительству объекта на данной площадке.

Читать еще:  Цоколь дома кирпич или монолит

Характеристики применяемых материалов и изделий.

В технологической карте используются материалы и изделия:

1) Плиты перекрытий железобетонные многопустотные – СТБ 1383 — 2003.

2) Бетон строительный – СТБ 1544 – 2005, С10/12

3) Растворы строительные – СТБ 1307 – 2002.М100

Материалы и изделия, подлежащие обязательной сертификации, должны иметь сертификат соответствия, а импортируемые строительные материалы и изделия, на которые отсутствует опыт применения и действующие на территории РБ нормативно-технические документы, должны иметь Техническое свидетельство Минстройархитектуры.

Организация и технология производства работ.

Разработка конструктивно-планировачной схемы подземной части здания. Определение размеров котлована.

Расчёт к определению размеров котлована покажем на рисунке .

А=m*h, где А – проекция откоса, м; — глубина котлована (1.6), м;

Рисунок . Схема расположения фундамента в котловане

Устанавливаем минимальное расстояние от наиболее выступающей части фундамента до основания откоса котлована (рисунок ).

Принимаем толщину конструкции опалубки bоп=0.1 м.

Горизонтальное заложение откосов котлована:

m – коэффициент откоса (см. [2], табл. 3 или табл. П 2.2 ); для супеси при h до 3м. m=0,67;

На основании вышепроведённых расчётов составим схему плана котлована (рисунок ).

Определение номенклатуры работ.

Процесс выполнения земляных работ и работ нулевого цикла включает в себя:

— устройство водопонизительной системы;

— разработка котлована с погрузкой в транспортные средства;

— транспортирование грунта автосамосвалом в кавальеры и в отвал;

— доработка грунта вручную и зачистка дна котлована;

— обратная засыпка пазух котлована;

— подача грунта подсыпки под полы;

— разравнивание грунта обратной засыпки пазух и подсыпки под полы;

— уплотнение грунта пазух и подсыпки под полы;

2) железобетонные работы;

— устройство подготовки под фундаменты;

— установка арматурных изделий;

— прием бетонной смеси из кузовов транспортных средств;

— подача бетонной смеси;

— укладка бетонной смеси;

— уход за бетоном;

3) монтажные работы:

— укладка плит перекрытия;

— заливка швов плит перекрытия;

4) гидроизоляционные работы:

— устройство вертикальной обмазочной гидроизоляции в два слоя;

— устройство горизонтальной оклеечной гидроизоляции в два слоя.

Определение объёмов работ при разработке котлована, устройстве фундаментов и монтаже сборного перекрытия. Определение объема котлована.

Разбиваем котлован на отдельные фигуры.

где L – общая длина участка.

где n1 — количество внешних откосов, равное 6,

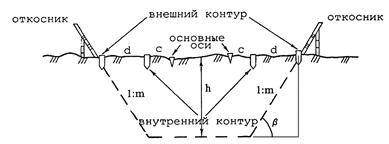

Разбивка котлована

При устройстве котлованов выполняются следующие основные операции:

· разбивка контуров котлована,

· зачистка дна и откосов,

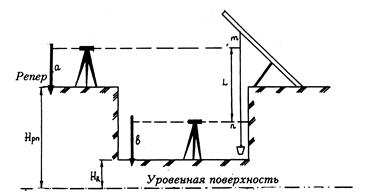

· передача осей и высот в котлован,

· исполнительные съемки отрытого котлована.

Перед разбивкой котлована производят контрольное нивелирование поверхности земли для уточнения объёмов земляных работ, детальную разбивку осей здания на обноске и разбивку контуров. Разбивка котлована выполняется в соответствии с рабочим чертежом (рис. 4.3.1.), на котором указаны главные и основные оси сооружения, уклоны откосов 1:m, глубина котлована h, размеры фундамента и другие размеры, определяющие расположение контуров котлована относительно осей сооружения.

От основных осей здания, закреплённых на местности или на обноске, разбивают границу внутреннего контура котлована с учетом принятого запаса внешнего обреза основания фундамента. От нее разбивают границу внешнего контура (верхней бровки) котлована с учетом крутизны откоса.

Рис. 4.3.1. Схема разбивки котлована

Линия верхней бровки закрепляется кольями через каждые 5 – 10 м, между которыми натягивают шнур для обозначения границ вскрытия котлована.

Для разбивки траншей под ленточные фундаменты от основных осей здания вправо и влево откладывают величины, в сумме составляющие ширину подошвы фундамента.

Разбивка котлованов под столбчатые фундаменты ведется по основным и вспомогательным осям, в створе которых намечаются центры фундаментов. От центров разбивают контур котлована.

Контроль за ходом выемки грунта и доведение глубины котлована до проектной отметки его дна осуществляется с помощью визирок или нивелира. Выемку грунта в котлованах и траншеях заканчивают с недобором на 10 – 20 см до проектной отметки, после чего делают зачистку дна котлована вручную по результатам нивелирования его по квадратам. Вершины квадратов закрепляют кольями, верхние срезы которых (маяки) располагают на уровне проектной отметки, и по ним ведут зачистку.

Для зачистки откосов котлована по его внешнему контуру устанавливают откосники – прямоугольные треугольники, катеты которых находятся в отношении 1:m, а гипотенуза задает проектный уклон. Здесь 1:m=h/d=tgβ.

Для нивелирования глубоких и широких котлованов на дне их устанавливают временные реперы, отметки которых передаются способом передачи отметки на дно глубокого котлована.

Когда котлован вчерне вырыт на дно его передают высоты от ближайших реперов. Если откосы котлована пологие, эта передача осуществляется несколькими постановками нивелира. Когда откосы крутые и постановка на них приборов невозможна, высоты передают при помощи двух нивелиров и рулетки (рис. 4.3.2.).

Рис. 4.3.2. Схема перенесения проектной отметки на дно глубокого котлована

На бровке котлована прикрепляют к кронштейну рулетку и опускают её на дно, подвесив на конце груз. Между ближайшими репером и кронштейном, соблюдая принцип равенства плеч, устанавливают нивелир. Второй нивелир стоит в котловане, посередине между рулеткой и точкой, на которую передают высоту. На репере и точке в котловане устанавливают рейки и по ним берут отсчеты. Затем оба нивелировщика одновременно делают отсчеты по рулетке. Из рисунка видно, что отметка дна котлована

, (4.3.1.)

где Hрп – отметка репера, L – длина рулетки между линиями визирования нивелиров: L = m – n, m и n – отсчеты по рулетке.

Когда котлован готов, приступают к его исполнительной съёмке. От продольной и поперечной осей, которые передают в котлован наклонным визированием, промеряют расстояния до основания откоса и проводят исполнительное нивелирование по сетке 5 – 10 м. По этим данным составляют исполнительный чертёж котлована.

|следующая лекция ==>
Разбивка строительной обноски|Устройство фундаментов

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
